Brandschutz OneFrame-Wall
Hochschalldämmende Holzrahmenbauwand mit geprüftem Feuerwiderstand

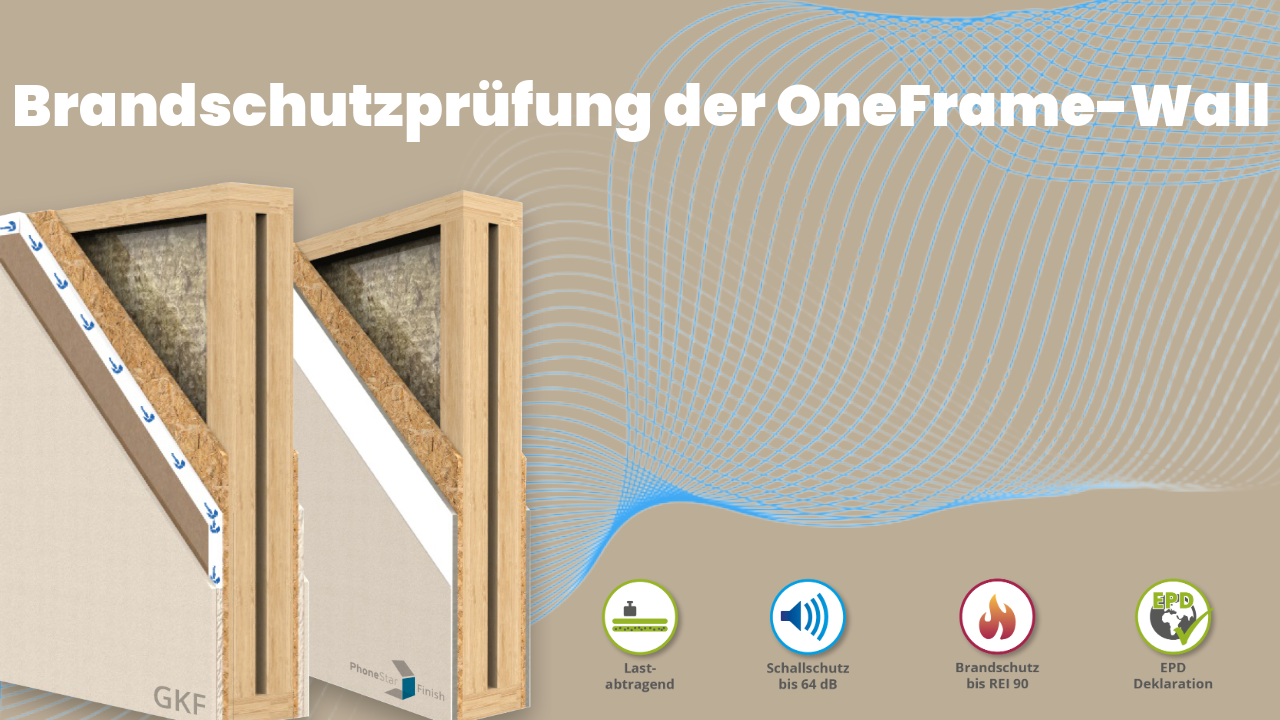

Systembeschreibung
Die OneFrame-Wall ist eine tragende, raumabschließende sowie schall- und wärmedämmende Wandkonstruktion in Holzrahmenbauweise mit beidseitig symmetrischer, mehrlagiger Schall- und Brandschutzbekleidung.
Der Feuerwiderstand wurde im Großmaßstab nach DIN EN 1365-1 geprüft.
Ergänzend wurde die brandschutztechnische Schutzwirkung der Bekleidung gemäß DIN EN 13381-7 bestimmt.
Die Klassifizierung erfolgte nach DIN EN 13501-2.
Brandschutztechnische Kennwerte
|
Kennwerte |
Bedeutung |
Werte / Grundlage |
|
Prüfgrundlage |
Feuerwiderstandsprüfung Schutzwirkung der Bekleidung |
DIN EN 1365-1 DIN EN 13381-7 |
|
Klassifizierung |
Feuerwiderstand / Bekleidung |
DIN EN 13501-2 |
|
Feuerwiderstandsklasse |
Tragfähigkeit Raumabschluss Wärmedämmung |
REI 90 KB 3.2-25-031-4_BIE_mU |
|
t(ch,frame-test-specimen) |
Beginn der Verkohlung der belasteten Bauteile |
64:05 min |
|
t(ch,charring-test-specimen) |
Beginn der Verkohlung der Verkohlungsprobekörper |
60:19 min |
|
t(f) |
Versagenszeit des Brandschutzsystems |
58:20 min |
|
β2 |
Verkohlungsrate hinter der Bekleidung |
1,39 mm/min KB 3.2-25-057-4_tch-mU |
Einordnung der t(ch)-Kenngrößen
Die ermittelten t(ch)-Zeiten von ≥ 58 Minuten belegen eine langzeitig wirksame Kapselung der Tragkonstruktion.
Der Beginn der Verkohlung der tragenden Holzbauteile tritt erst nach dem Versagen der Bekleidungsschichten auf. Während der maßgebenden Brandbeanspruchung bleiben die Holzquerschnitte brandschutztechnisch geschützt.
Die ermittelte Verkohlungsrate β₂ stellt einen belastbaren Kennwert für die rechnerische Brandbemessung nach DIN EN 1995-1-2 dar und bestätigt ein kontrolliertes Abbrandverhalten der Konstruktion.
-
Einordnung nach Muster Holzbaurichtlinie und Landesbauordnungen
Die Muster Holzbaurichtlinie ist für Gebäude der Gebäudeklasse GK 4 und höher maßgebend. Für die Gebäudeklassen GK 1 bis GK 3 findet sie keine Anwendung.
Die OneFrame-Wall erfüllt die Anforderungen an tragende und raumabschließende Wände durch einen geprüften Feuerwiderstand REI 90, eine nachgewiesene Schutzwirkung der Bekleidung mit t(ch) ≥ 30 Minuten, eine nichtbrennbare Gefachdämmung, eine hohlraumfreie Konstruktion sowie eine prüfkonforme Ausbildung von Bekleidung, Befestigung und Fugen.
Für Gebäude der Gebäudeklasse GK 4 mit einer Oberkante Fertigfußboden ≤ 13 m und Nutzungseinheiten ≤ 200 m² ist die ONE Frame Wall uneingeschränkt anwendbar, sofern die Ausführung den Randbedingungen der Klassifizierung entspricht.
Ein zusätzlicher objektspezifischer Nachweis für den Wandaufbau ist nicht erforderlich. Der Nachweis erfolgt über die Übereinstimmungserklärung des Herstellers. -
Gebäudeklassen GK 1 bis GK 3
In den Gebäudeklassen GK 1 bis GK 3 erfolgt der Nachweis tragender Holzrahmenwände über einen bauaufsichtlichen Verwendbarkeitsnachweis, insbesondere ein allgemeines bauaufsichtliches Prüfzeugnis mit Einstufung F 30-B.
Für die OneFrame-Wall liegt ein entsprechendes Prüfzeugnis mit der Feuerwiderstandsklasse F 30-B vor. Die Konstruktion ist somit auch in den unteren Gebäudeklassen bauaufsichtlich einsetzbar.
Anwendungen der OneFrame-Wall für Brandschutzanforderungen

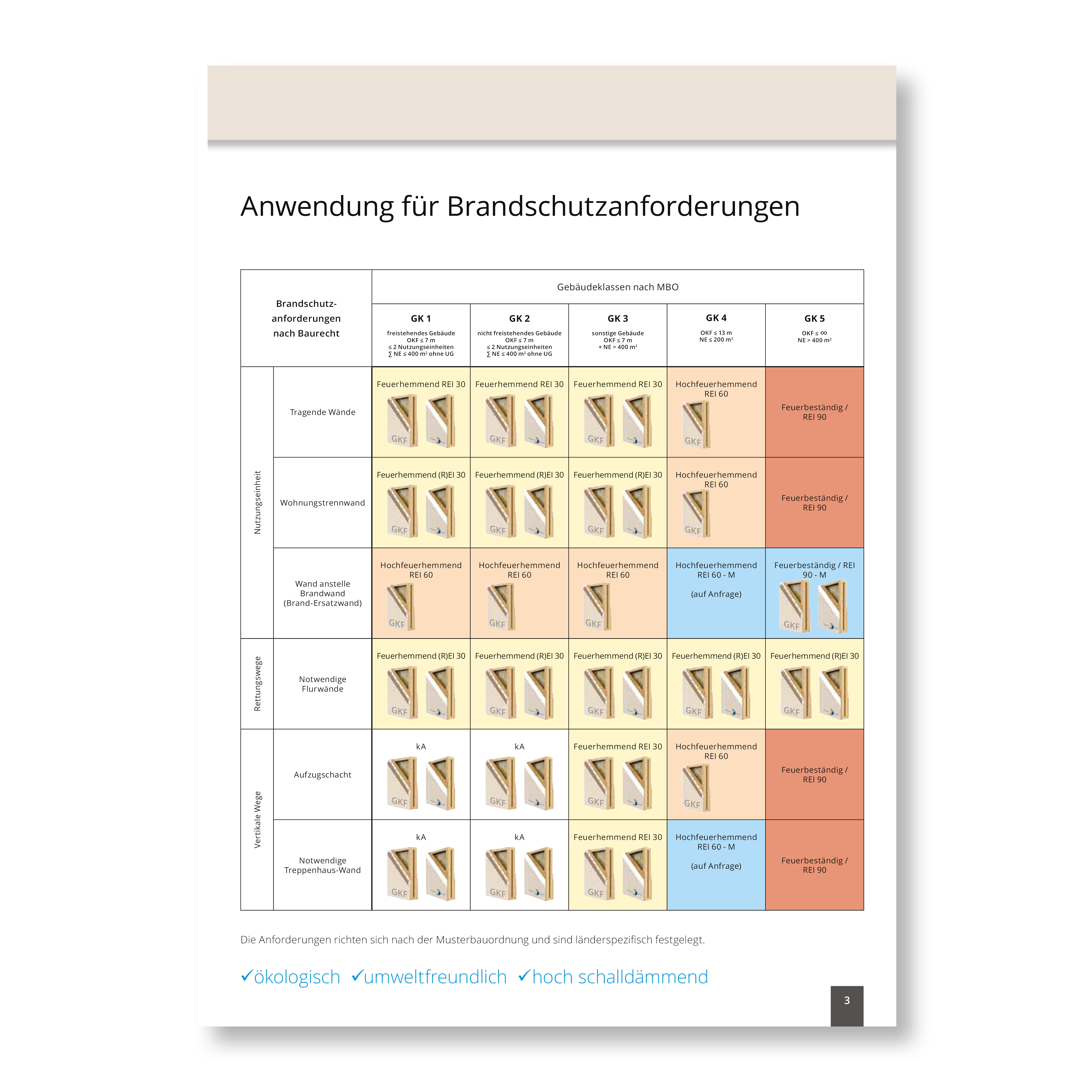

Die folgende Tabelle zeigt die Brandschutzanforderungen nach Baurecht.
Sie ist unterteilt in Gebäudeklassen, Nutzungseinheiten, Rettungswege und vertikale Wege.
Die Anforderungen richten sich nach der Musterbauordnung und sind länderspezifisch festgelegt.
Weitere Informationen zur OneFrame-Wall
