BHB 1.10 20 mm MiWo, Hugo + DHB M 1.3 ST TRI
Angebot auf Anfrage
Downloads

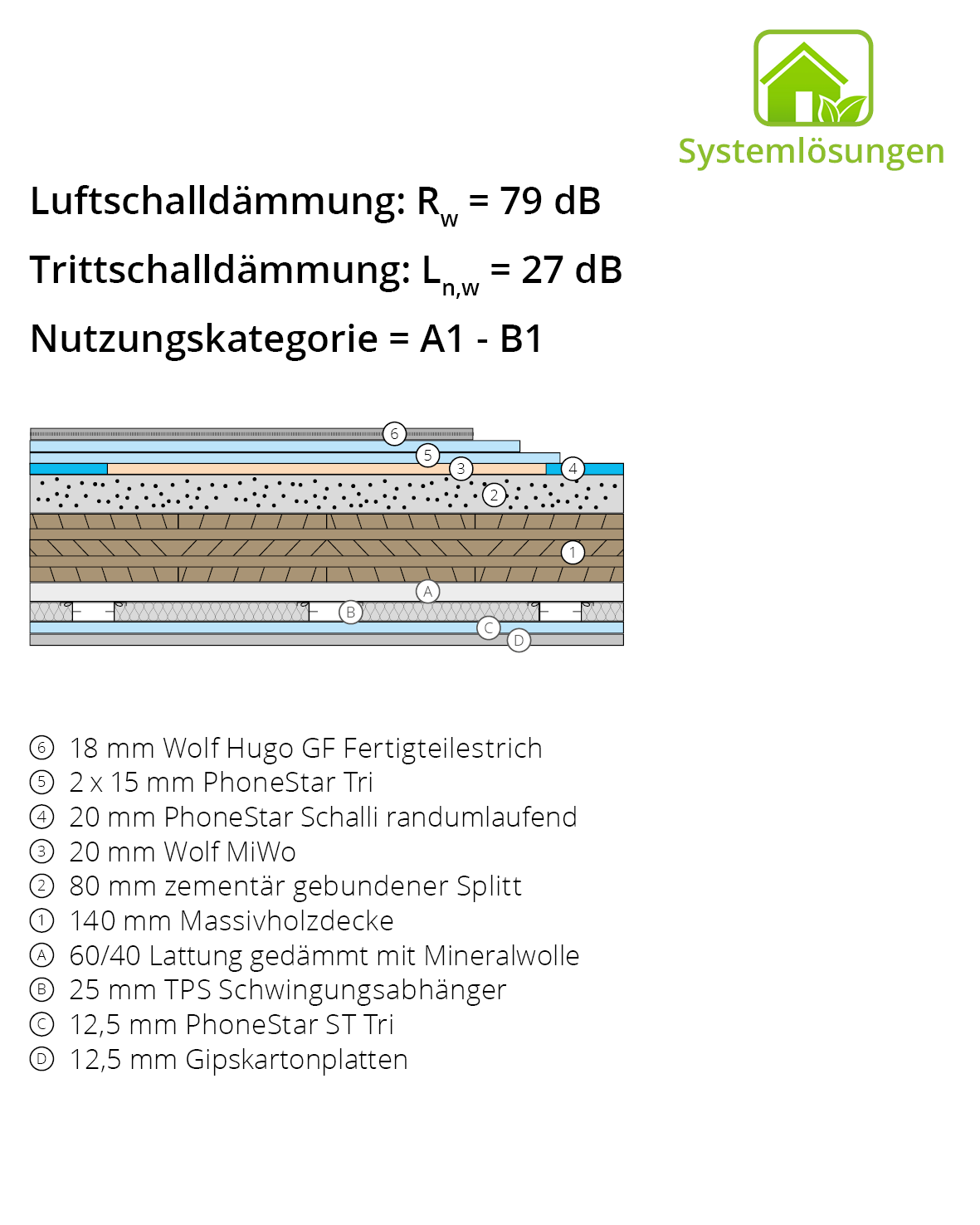

Massivholzdecke mit schwimmendem GF-Trockenestrich, Splittbeschwerung und federnd abgehängter Unterdecke
Hersteller: | Wolf Bavaria |
---|---|
Konstruktion: | ________________________________________________________________ |
Rohdecke: | 140 mm Brettsperrholzelemente, m' = 67,4 kg/m² |
Dämmplatte: | 2 x 15 mm Schalldämmplatten, m' = 39,0 kg/m², 20 mm Steinwolle-Estrich-Dämmplatten, m' = 3,8 kg/m² |

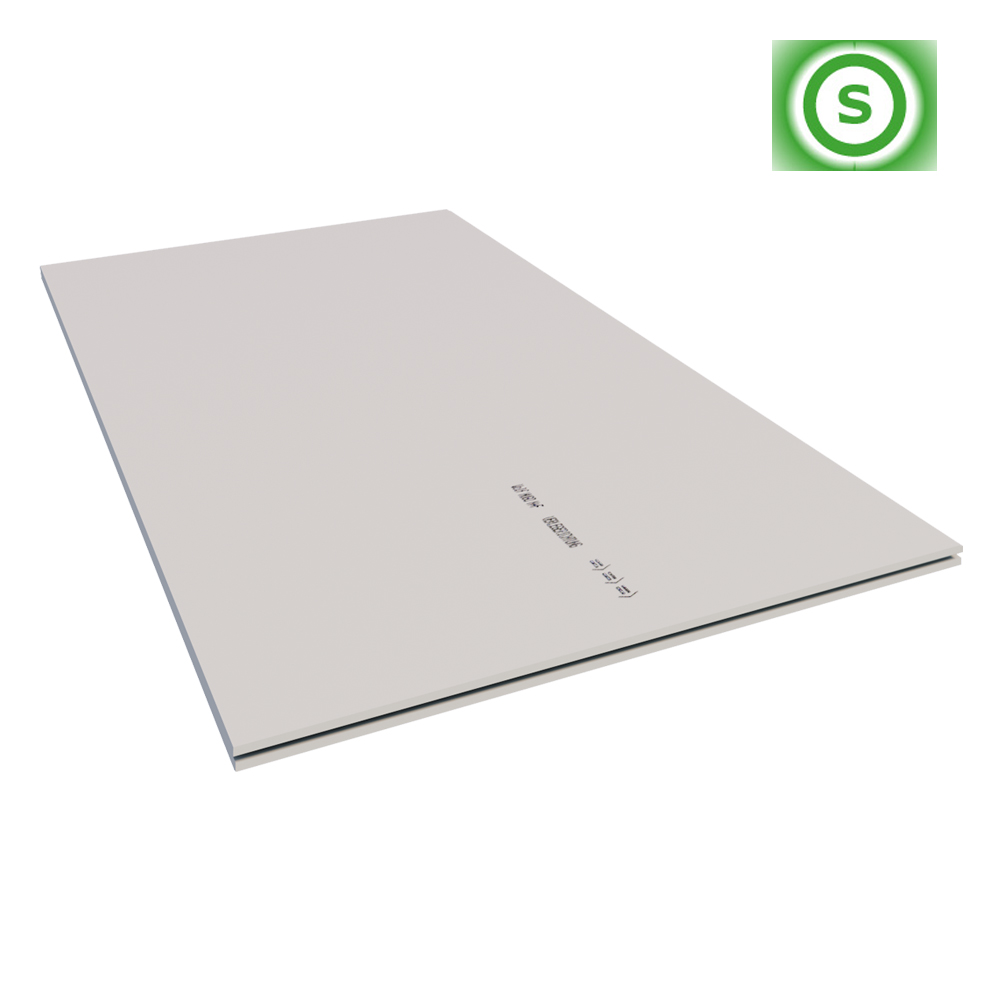

Estrich: | 18 mm Fertigteilestrich aus Gipsfaser, m' = 22,7 kg/m² |
Schüttung/Beschwerung: | 80 mm gebundene Splittschüttung, m' = 129,1 kg/m² |
Unterdeckenbekleidung: | 12,5 mm Gipskartonplatten, m' = 9,1 kg/m², 12,5 mm Schalldämmplatten, m' = 19,0 kg/m² |
Unterkonstruktion: | 25 mm Stahlblech-Profile mit Clips, e = 312 mm , 60 mm Latten, e = 312 mm |
Dämmung: | 40 mm Mineralwolle, p = 14,8 kg/m³ |
Leistungsmerkmale: | ________________________________________________________________ |
Bewerteter Norm-Trittschallpegel - Ln,w [dB]: | 27 (3) dB |
Bewertetes Schalldämmmaß - Rw [dB]: | 79 (-5; - 12) dB |
Flächenbezogene Masse: | 296,4 kg/m² |
Gesamtaufbaudicke: | 398 mm |
Nutzungskategorie: | A1 - B1 |
