OneFrame-Wall
Die Evolution im Holztafelbau

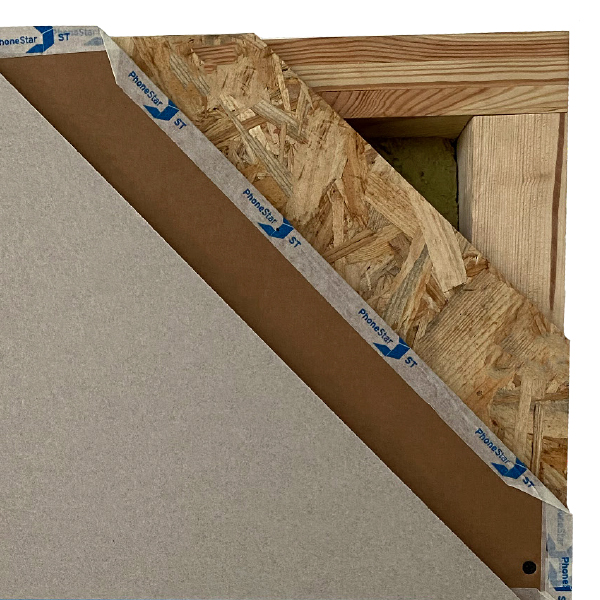

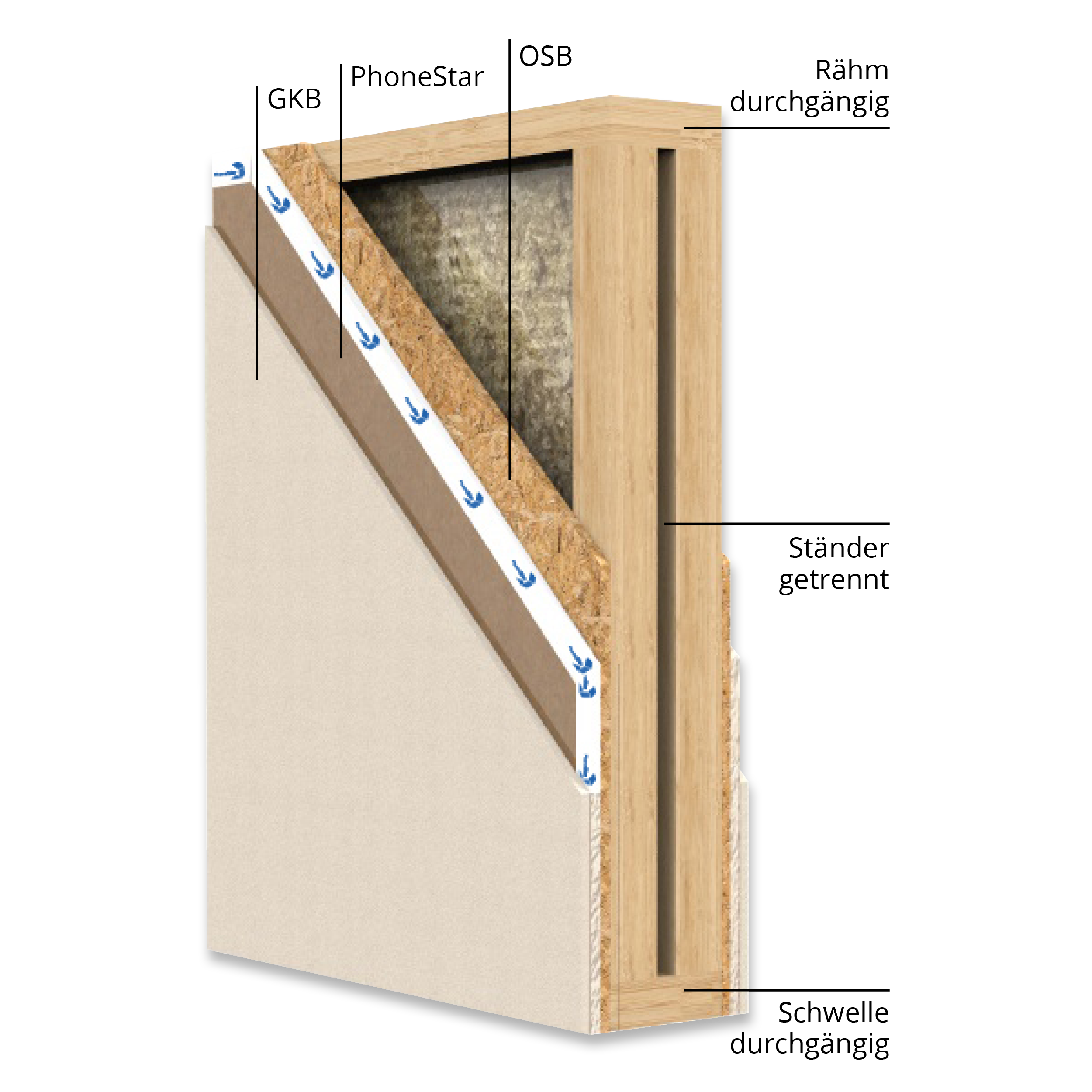

Aufgrund des wachsenden Marktes für Mehrfamilienhäuser und mehrgeschossigen Objektbau in Holzbauweise ist es unser Ziel, auf dieser Basis wirtschaftliche, flächen- und raumsparende Konstruktionen weiterzuentwickeln. Eine Versuchsreihe hat sehr interessante Perspektiven eröffnet, wie eine Wohnungstrennwand in Holzrahmenbauweise einschalig ausgeführt werden kann. Diese Bauweise mit nur einer Ständerwand trägt den Namen ONE-FRAME-WALL. Sie setzt neue Standards in der Produktion, reduziert Montagezeiten und hat Vorteile durch mehr Raumgewinn sowie einen hervorragenden Schallschutz.
Mit der ONE-FRAME-WALL entsteht ein durchgängig geprüftes System mit am Markt leicht verfügbaren Produkten. Die Abstimmung mit den Herstellern zu den Produkten entfällt.
Effektivität steigern & Kosten senken

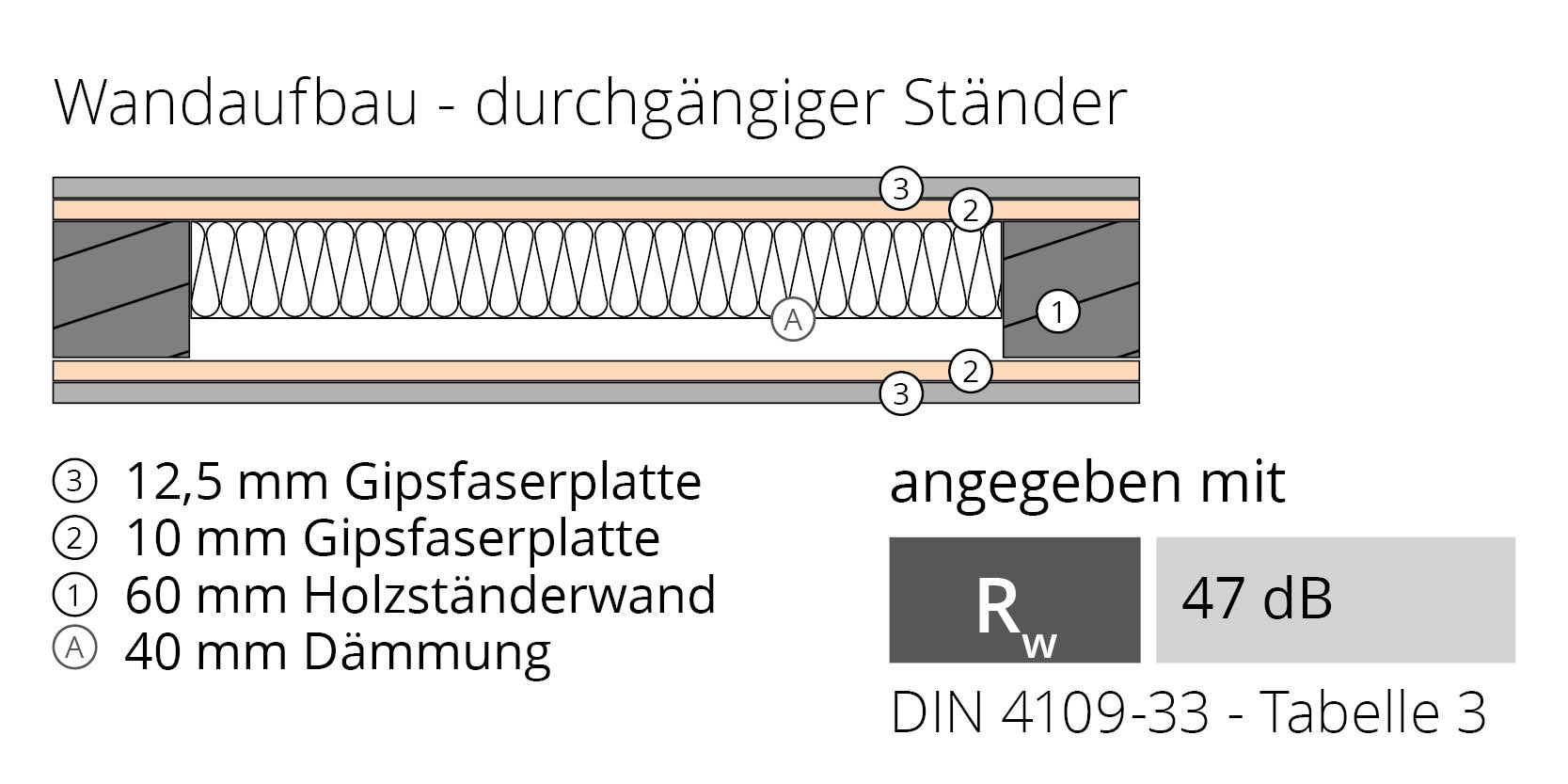

Norm | Ausgangswand
Durch das systematische Konzept der Versuchsreihe mit unserem Partner Keitel Haus sollen die Unterschiede der Ausführungsvarianten herausgearbeitet und in der Schallprognose bewertbar gemacht werden: durchgehender Ständer / getrennter Ständer, aussteifende Schicht (OSB 12mm / Gipsfaser 12,5 mm), Schallschutz-Schicht PhoneStar (einlagig / zweilagig), äußere Beplankung (Gipskarton-Bauplatte 12,5mm / Gipskarton Feuerschutz 12,5 mm je einlagig).

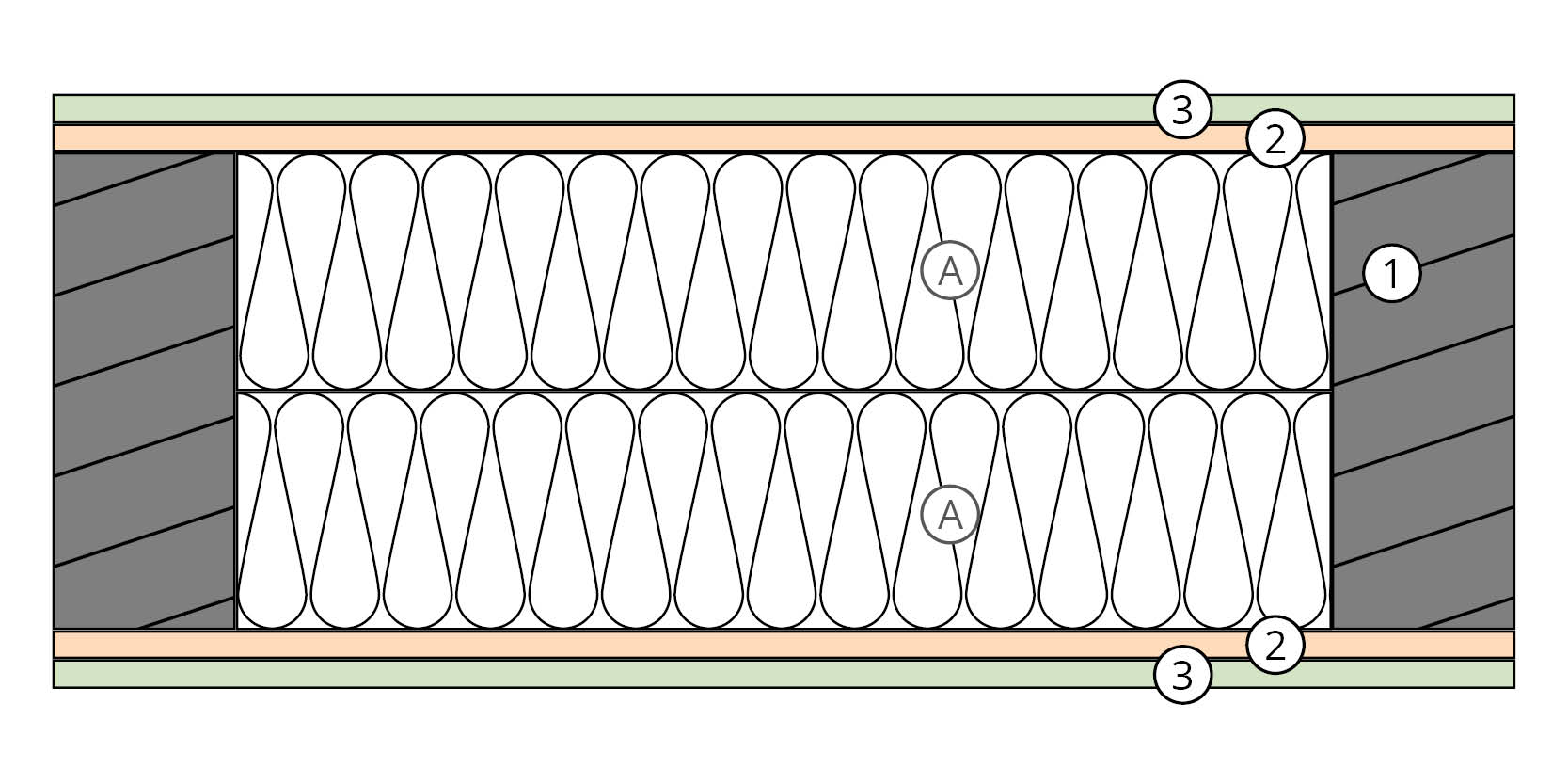

1 | Ausgangswand

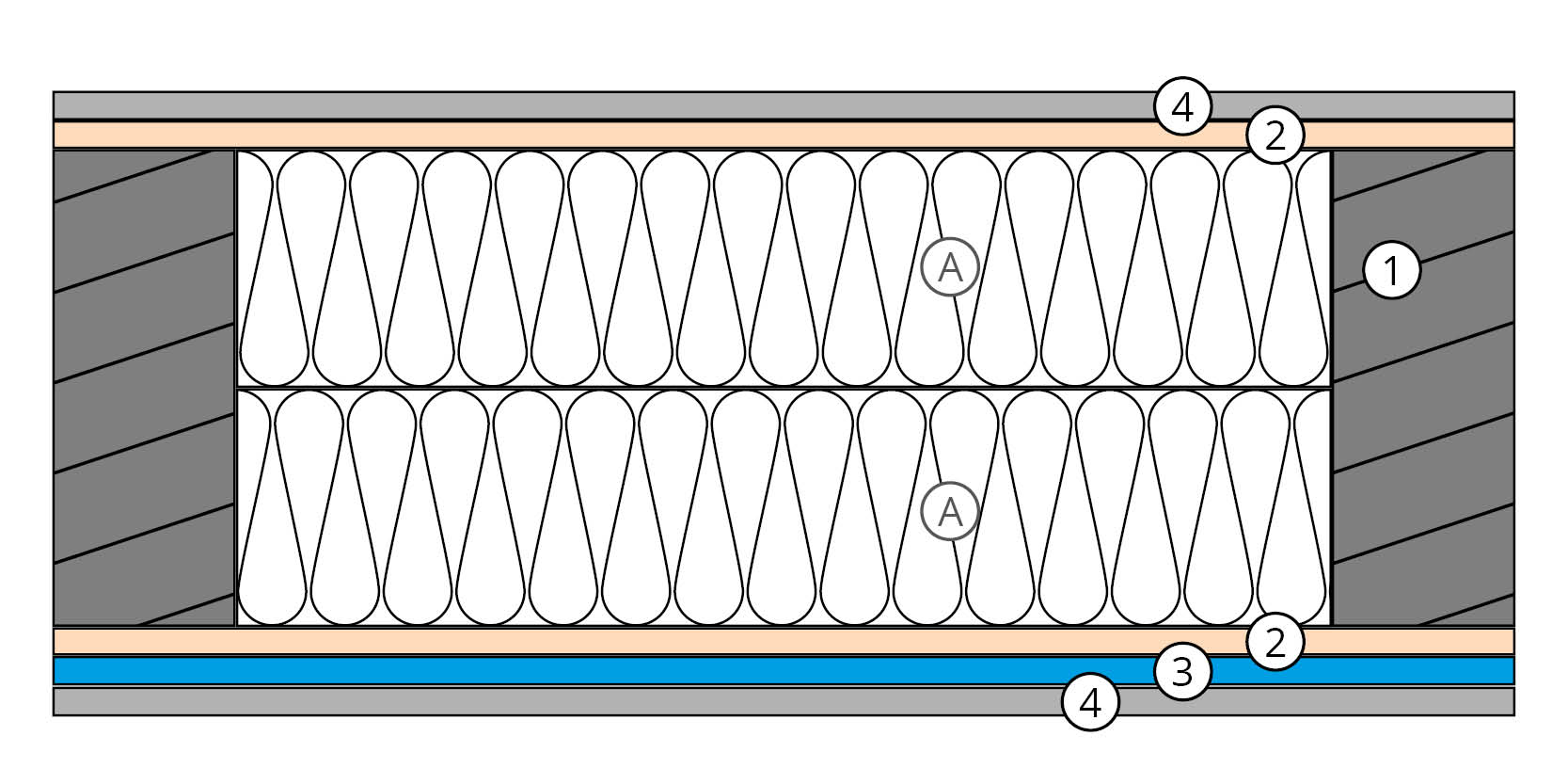

2 | Einseitig mit PhoneStar ST Tri

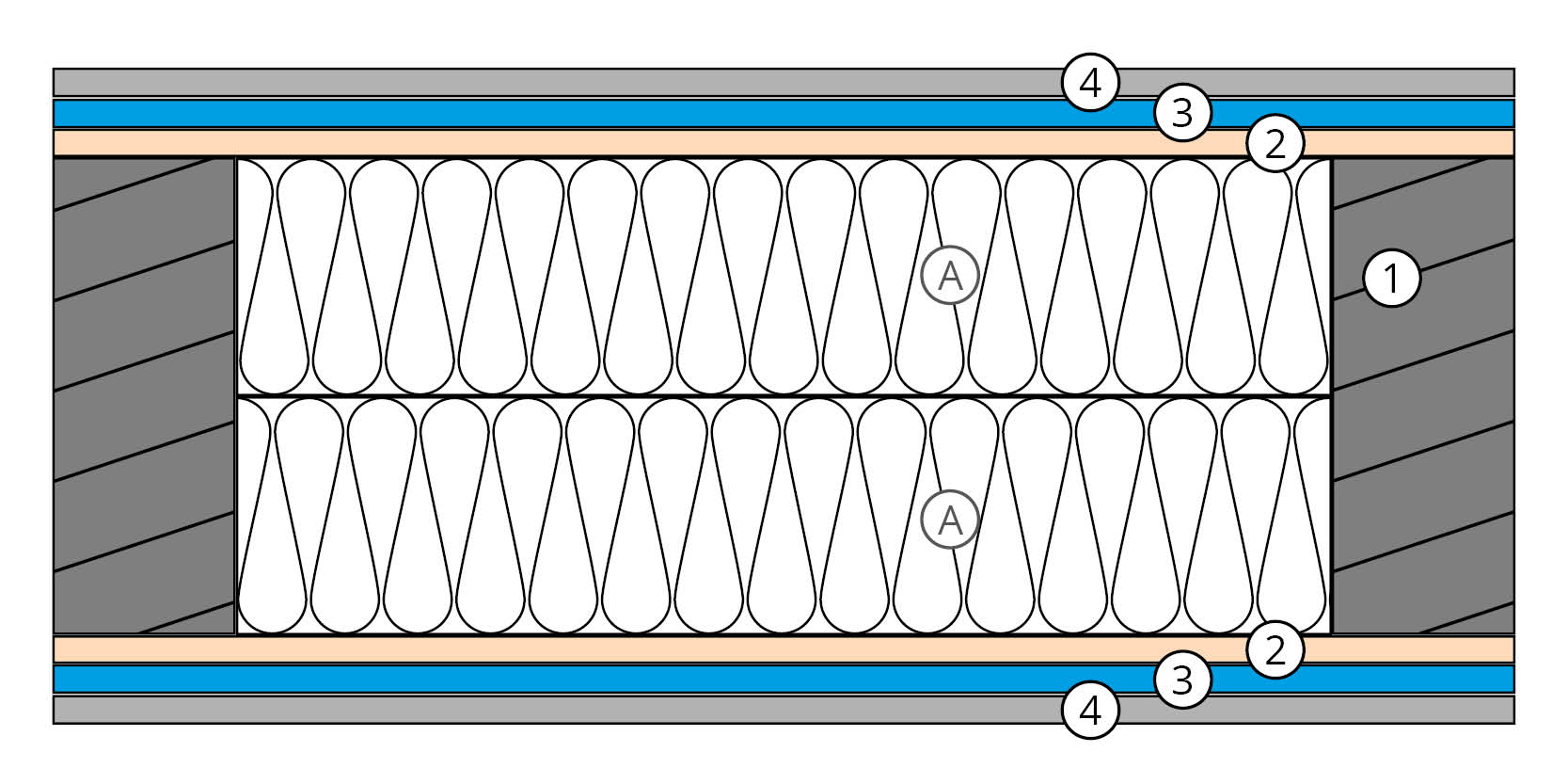

3 | Beidseitig mit PhoneStar ST Tri

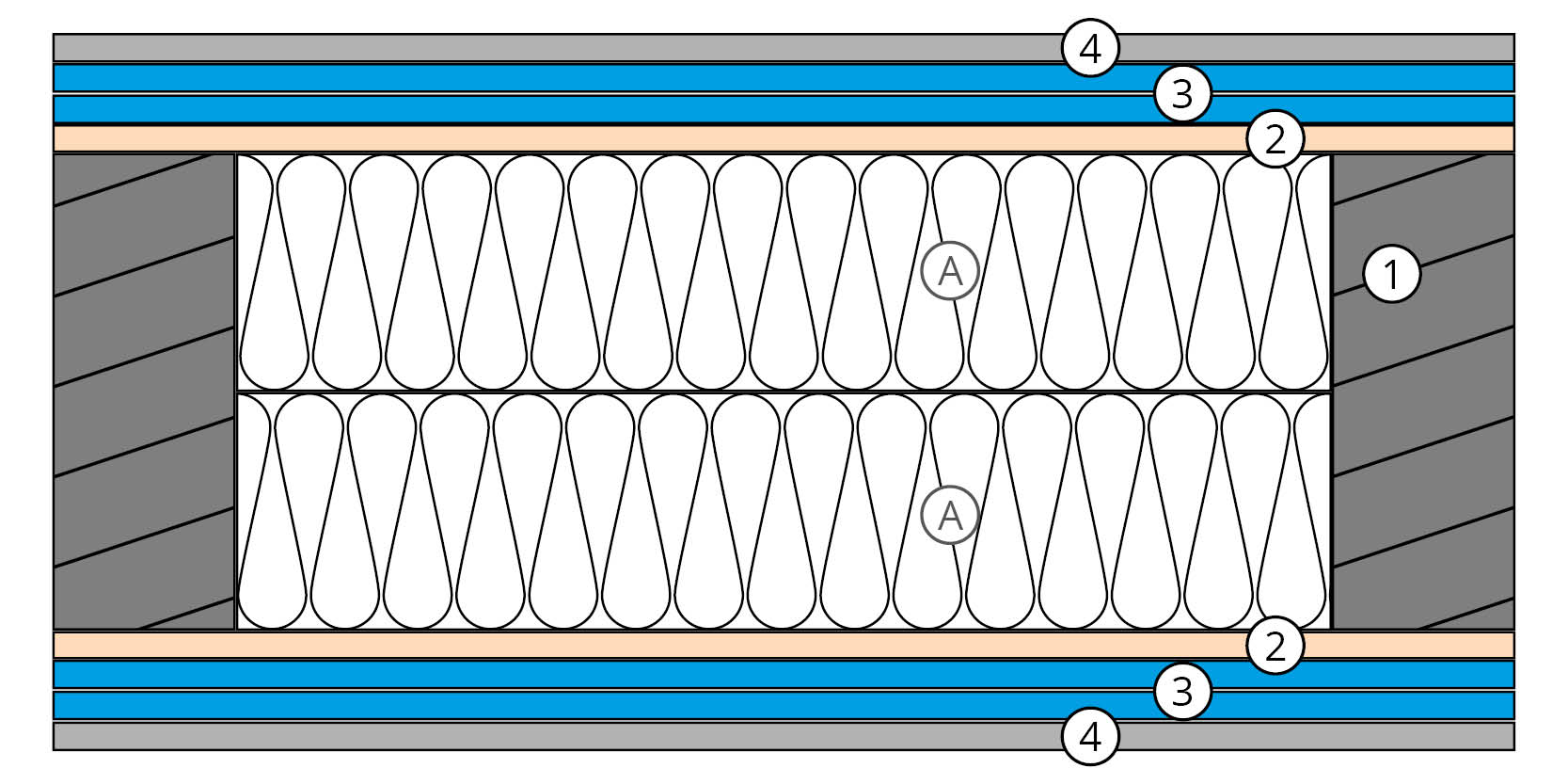

4 | Beidseitig mit 2 Lagen PhoneStar ST Tri
3) GKF
2) OSB
1) 200 mm Holzständerwand
A) 2 x 100 mm Dämmung
4) GKF
3) PhoneStar ST Tri
2) OSB
1) 200 mm Holzständerwand
A) 2 x 100 mm Dämmung
4) GKF
3) PhoneStar ST Tri
2) OSB
1) 200 mm Holzständerwand
A) 2 x 100 mm Dämmung
4) GKF
3) 2 x PhoneStar ST Tri
2) OSB
1) 200 mm Holzständerwand
A) 2 x 100 mm Dämmung

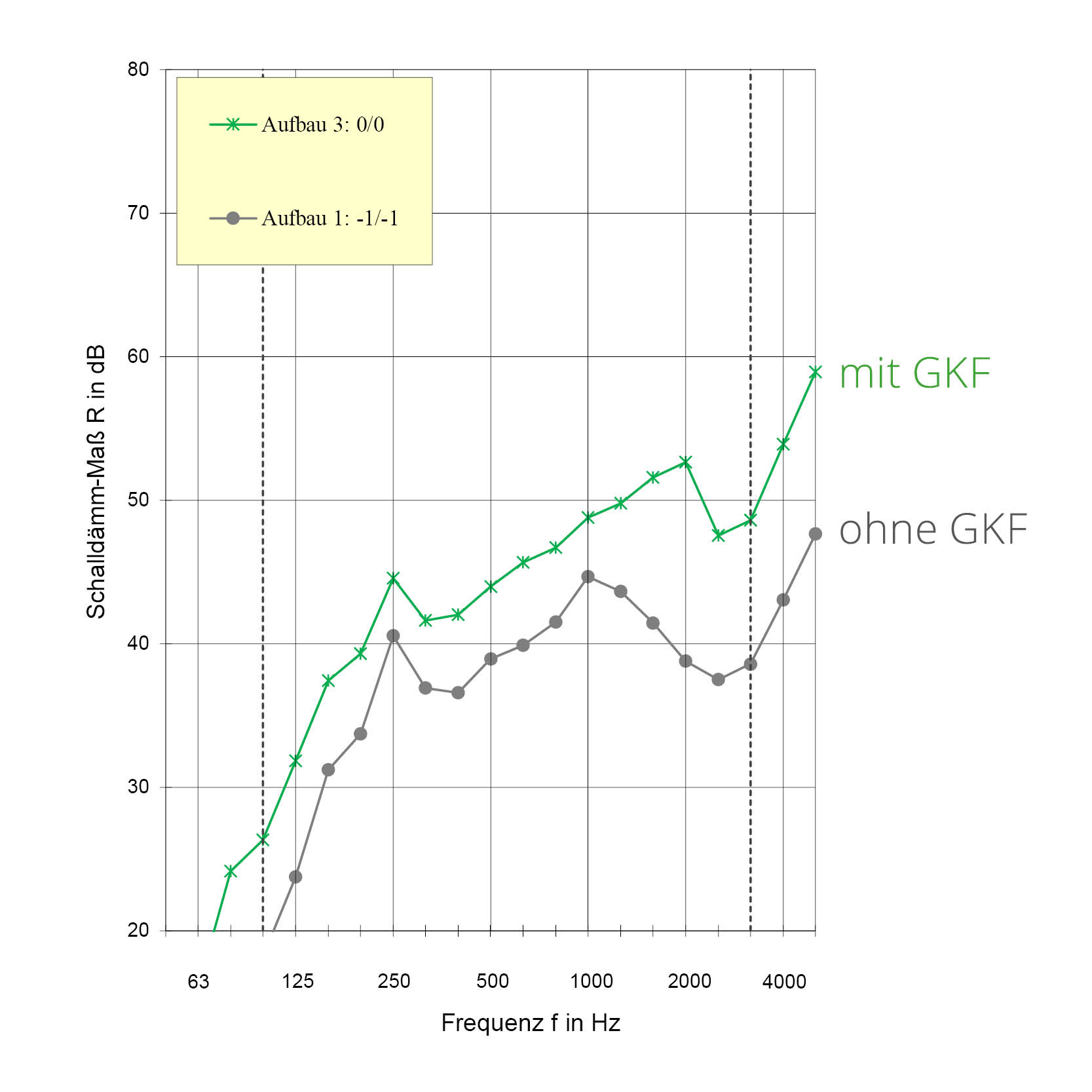

ohne GKF Rw 40,3 dB
mit GKF Rw 47,8 dB
ohne GKF Rw 40,3 dB
mit GKF Rw 47,8 dB

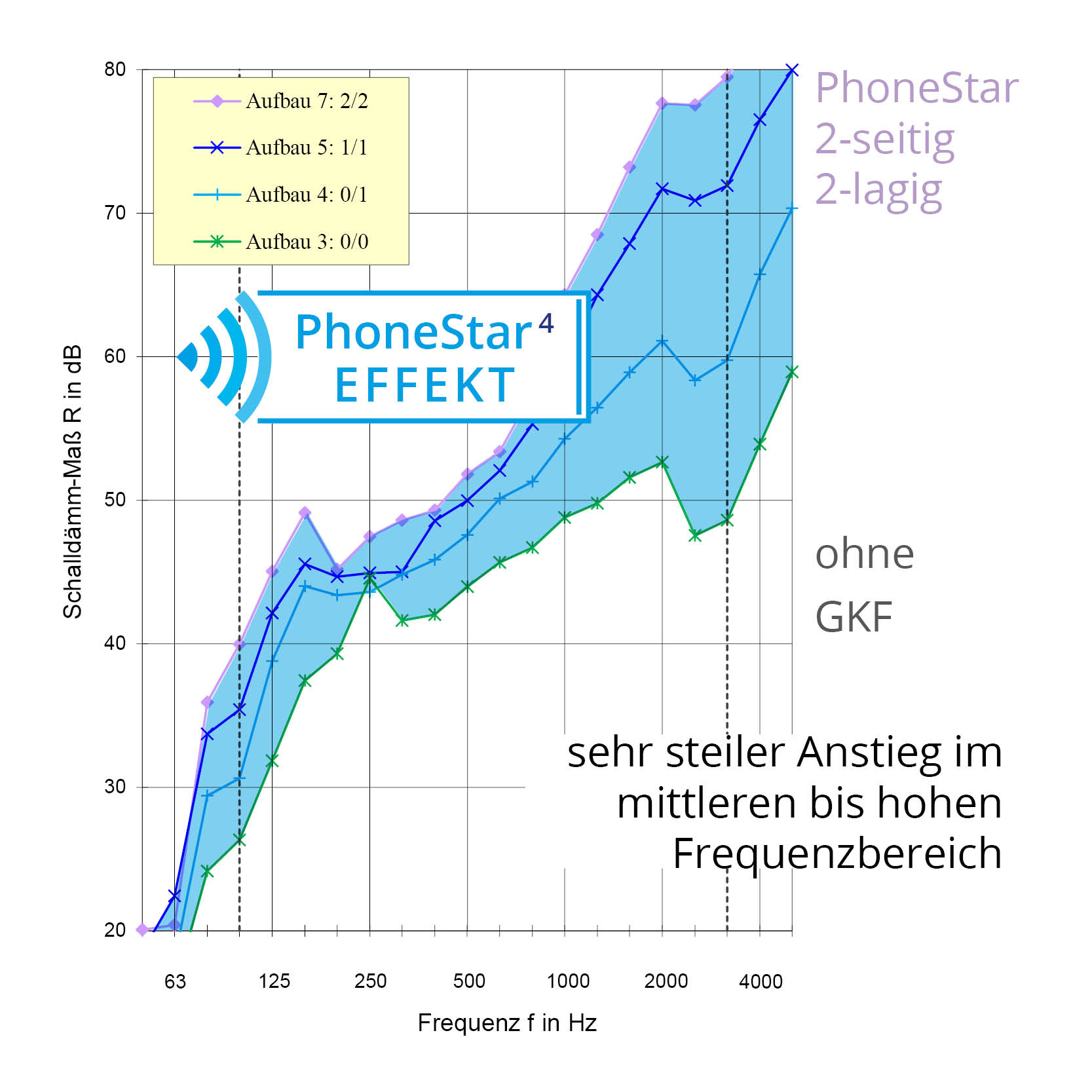

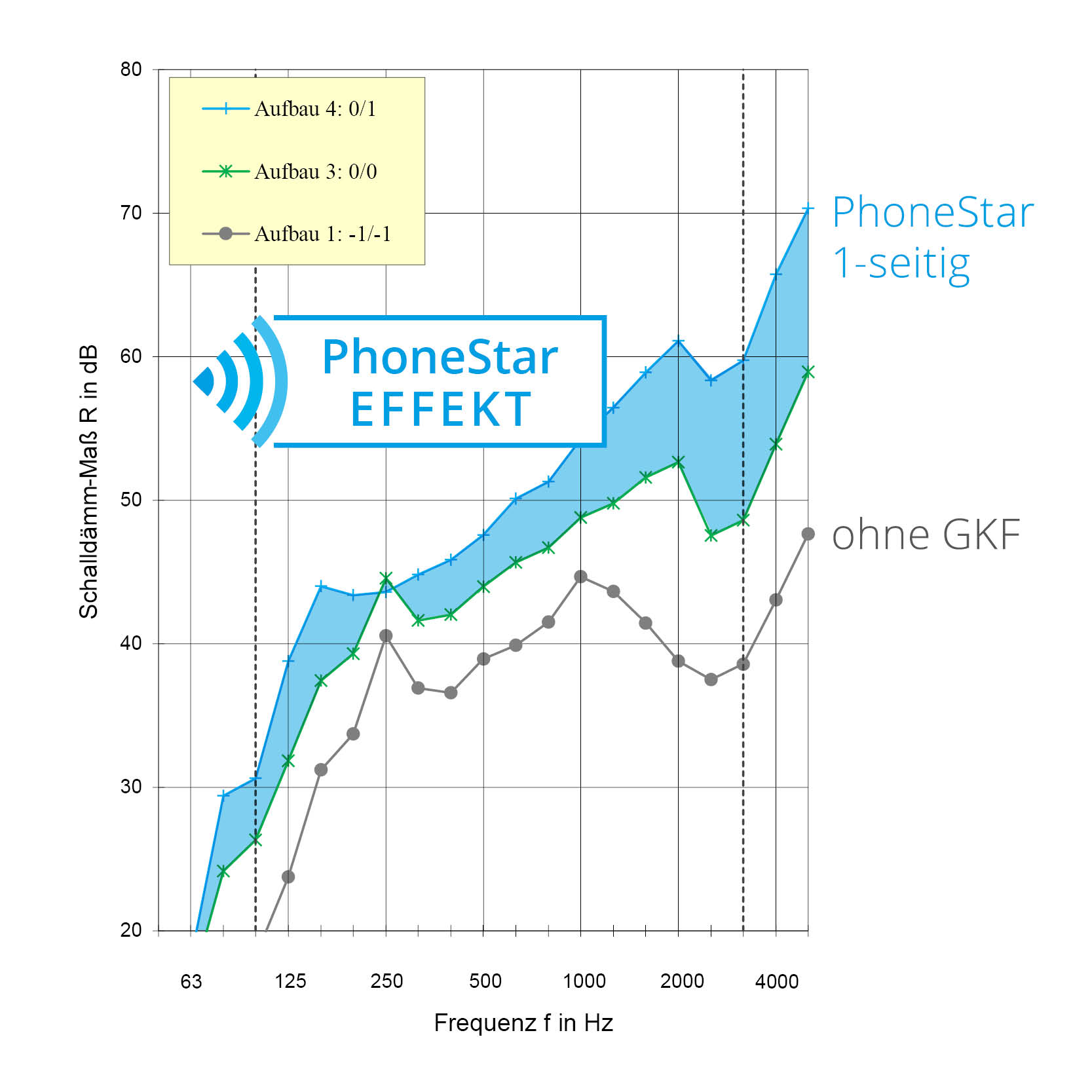

mit PhoneStar 1-seitig Rw 53 dB
ohne GKF Rw 40,3 dB
mit GKF Rw 47,8 dB

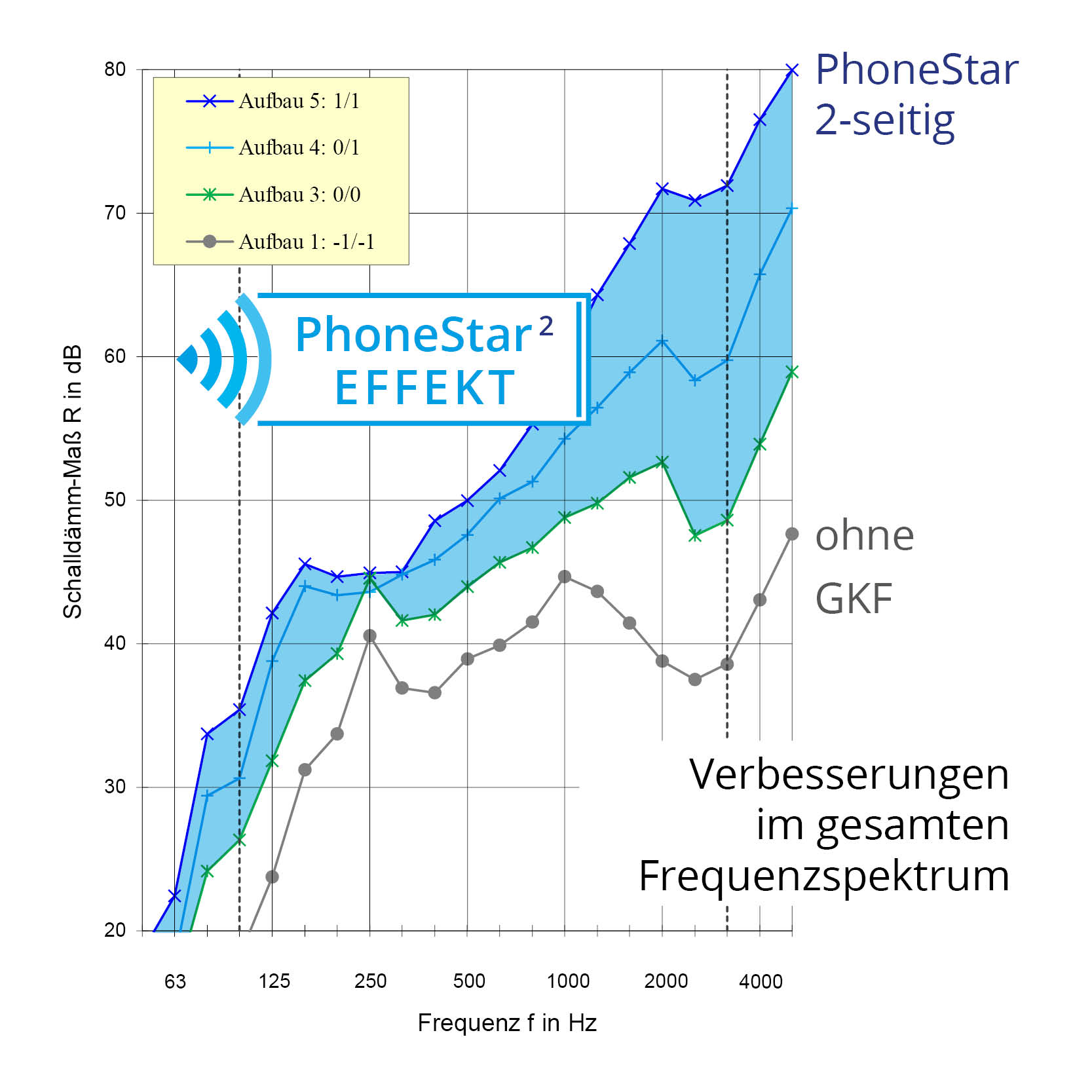

mit PhoneStar 2-seitig Rw 55,7 dB
ohne GKF Rw 40,3 dB
mit GKF Rw 47,8 dB
mit PhoneStar 2-seitig/2-lagig Rw 57,7dB
